Мини зарядники своими руками

Понадобилась зарядка планшетов для авто. Погуглил разные варианты и решил сваять подобную этой:

habrahabr.ru/post/159121/

Главное преимущество — универсальность и большой ток заряда (до 3000 мА) при малых потерях на тепло. Да и зарядники всякие в прикуривателе надоели уже. Вот что из этого вышло.

Для стабилизатора на 5 Вольт прикупил на ебэе модули KIS-3R33S. Купил сразу десяток за 270 р хотя мог обойтись и одним. Току выдает 3 А. Не греется т.к. КПД у него до 95 %. Решил все же сделать две розетки с раздельными стабилизаторами. В итоге планшет и телефон можно заряжать одновременно не хуже чем дома.

Модуль KIS-3R33S — это чудо китайской конверсионной технологии за смешные деньги. Дает хорошие показатели и легко настраивается на 5 Вольт. Нужно убрать из него пару деталей впаять один резистор внутрь и снаружи повесить два конденсатора.

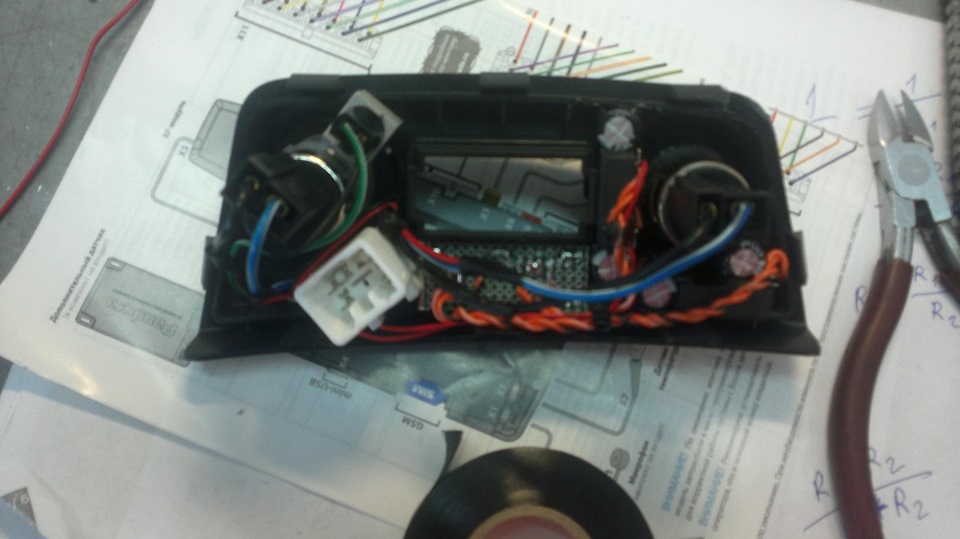

Врезать USB не трудно, но требует терпения и аккуратности. За панелью есть ребра жесткости небольшие, которые как будто созданы для врезки USB разъемов. Между ними вырезал отверстия с помощью сверла на 2 мм и надфиля и на них же легла плата. Сзади скрепил все монтажной платой (просто припаял разъемы USB к монтажке) на которой и разместились резисторы для обмана продукции Apple. Хотя это совсем не обязательно. Модули закрепил на той же панели сзади двусторонним скотчем и термоклеем.

Подключил параллельно розеткам прикуривателя и POWER OUTLET каждый стабилизатор отдельно для пущей надежности.

Вот полезные ссылки
rones.su/techno/zaryadka-mobilynika-po-usb.html

xn----7sbbil6bsrpx.xn--p1…B0%D0%B2%D1%82%D0%BE.html

правда тут чел сильно заморочился. Мне было лень и я сделал проще.

Добавил пару фоток еще одного зарядника для навигатора на таком же модуле. Настраиваю с помощью чарджер доктора. Его видно на фото. Синий такой. Удобная мелочь.

www.drive2.ru/c/1921415/
