Vag эмулятор своими руками

Эмулятор иммобилайзера (VAG IMMO Emulator) поддерживает на авто VAG группы (Audi, VW, Skoda, Seat). Работает с IMMO-1 и IMMO-2 (до 2003 г.в.). Позволяет отключить иммобилайзер, например, при установке сигнализации с автозапуском, замене двигателя или когда по какой-то причине ключ "не виден". Устройство собрано на микроконтроллере ATtiny 2313. Печатная плата представлена для корпуса SMD. Прошивка расширением .bin, ничего страшного в этом нет, она ничем не отличается от .hex и также поддерживается всеми программами.
Схема устройства

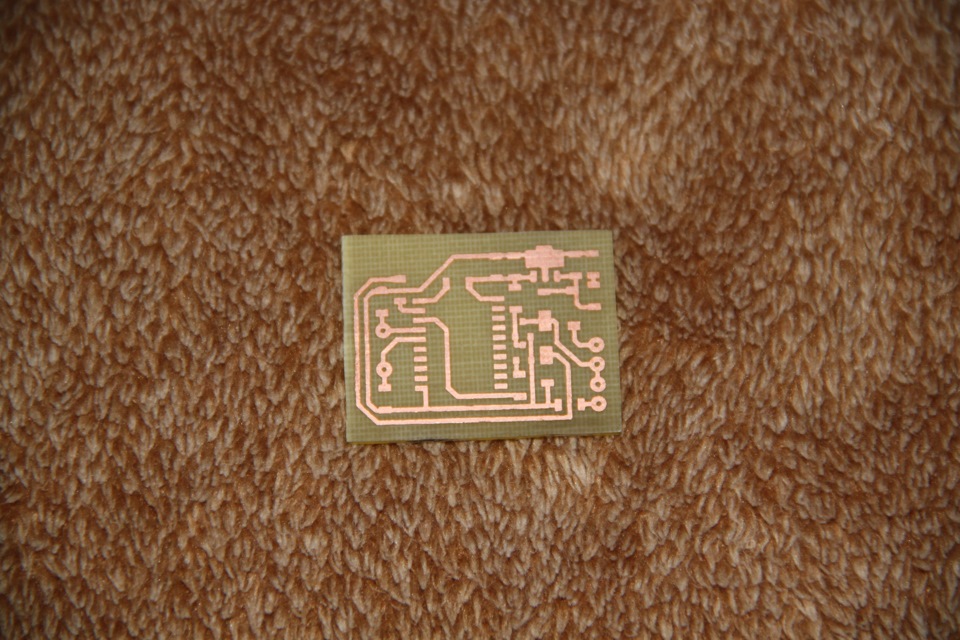

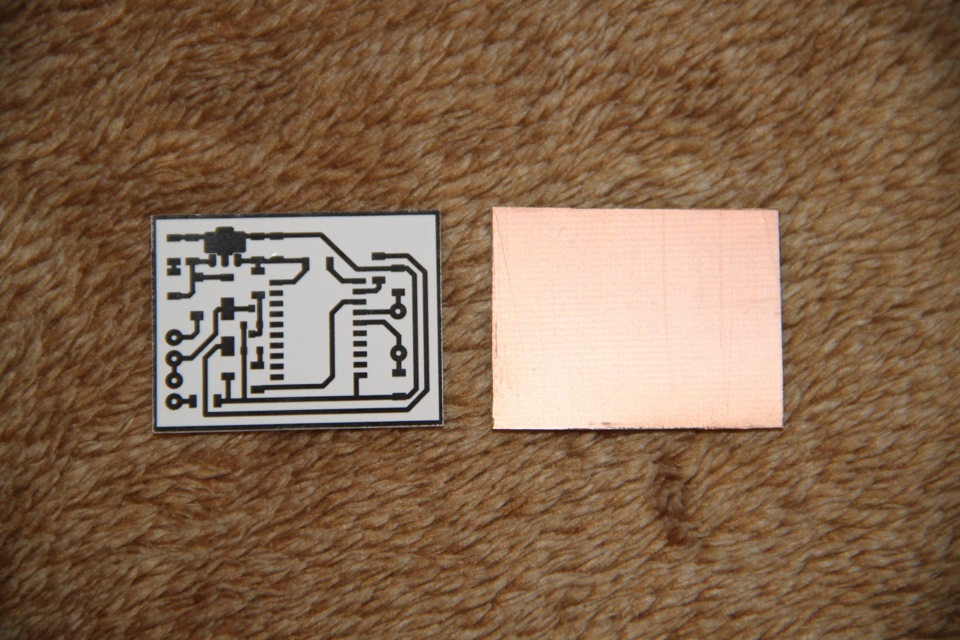

Изготовление платы

Для изготовления платы нам нужно:
1.Микроконтроллер ATtiny 2313
2.Стабилизатор напряжения 78L05 SMD
3.Биполярный транзистор MMBT3904 (2шт)
4.Конденсатор танталовый SMD10мкФ, 16 В
5.Керамический конденсатор SMD 22пФ
6.Керамический конденсатор SMD 0,1 мкФ (2шт)
7.Диод 1A SMD
8.Кварцевый резонатор 4.000 МГц
9.Чип светодиод (SMD) 1206
10.Чип резистор (SMD) 1206 0 (2шт)
11.Чип резистор (SMD) 1206 680Ом
12.Чип резистор (SMD) 1206 1кОм
13.Чип резистор (SMD) 1206 2,2кОм (2шт)
14.Чип резистор (SMD) 1206 10кОм (2шт)
15.Чип резистор (SMD) 1206 15кОм

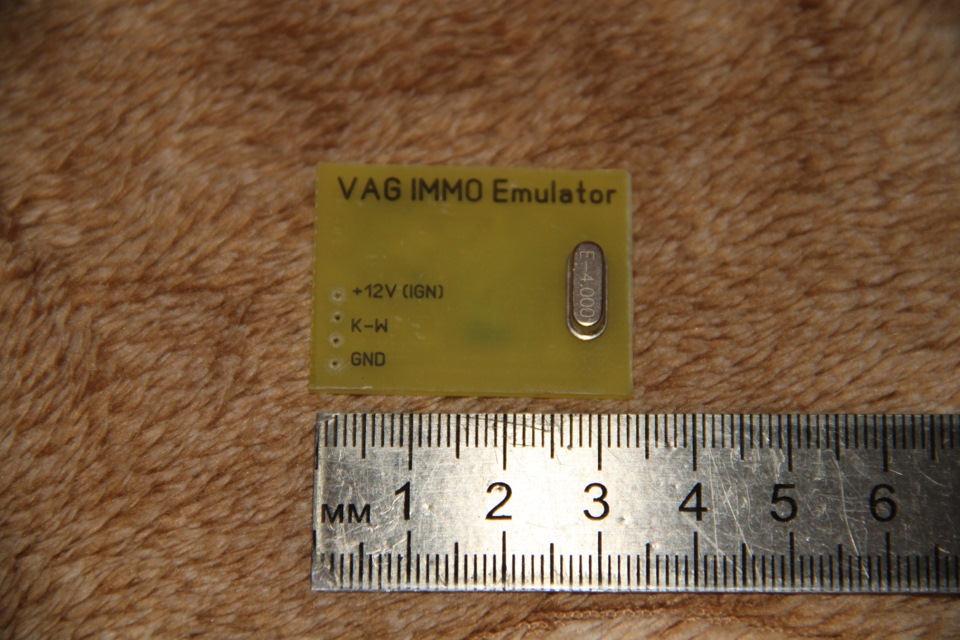

Сборка устройства



VAG IMMO Эмулятор.lay Печатная плата, рисованная в программе Sprint-layout.

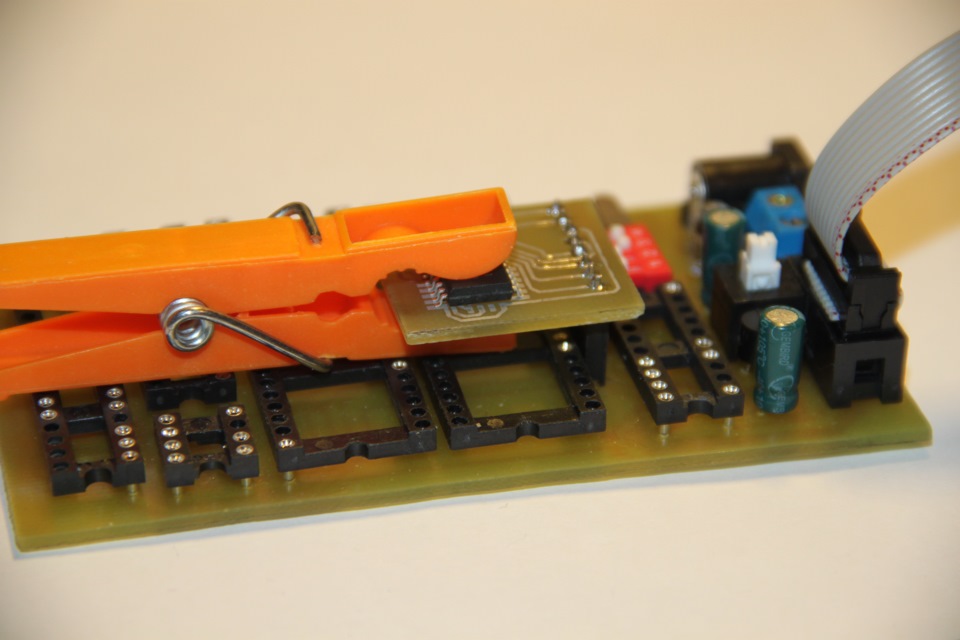

VAG IMMO Эмулятор.bin Прошивка микроконтроллера для устройства

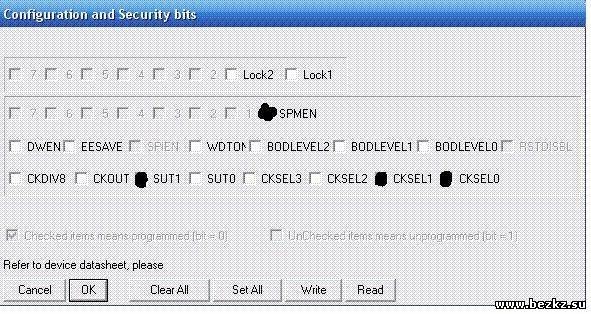

Фьюз байты

Схема подключения

Рекомендации к применению:
— Если вышел из строя оригинальный блок заводской сигнализации (IMMO), и не удается произвести замену или ремонт штатного блока иммобилайзера. Как правило, в этом случае моргает лампочка иммобилайзера на панели приборов. Двигатель запускается и глохнет. Диагностический сканер показывает ошибки: Блокирован блок управления двигателя, слабый сигнал ключа, проблемы считывающей катушки (антенны) на замке зажигания и прочие.
— А так же, при утере всех электронных ключей зажигания с чипом (транспондером).
— При установке дополнительной сигнализации с автоматическим запуском двигателя.

Поддерживаемые функции:
— Автоматическое определение скорость обмена по шине данных W-Line.
— Не мешает работе диагностического оборудования. Подключать диагностический адаптер и производить диагностику, необходимо спустя 5 сек. после запуска двигателя.
— Не требует дополнительного программирования, адаптации, синхронизации. VAG IMMO Emulator устанавливается в корпус родного блока иммобилайзера путем перепайки соединительного штекера или в щиток приборов в автомобилях с интегрированным иммобилайзеров в панель инструментов.

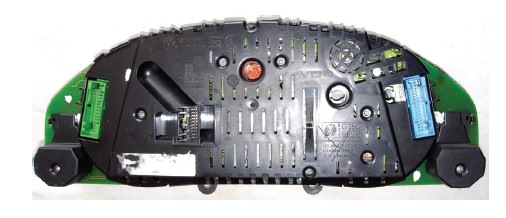

VW B5, Golf IV, New Beate, Audi A2, A3, A4, A6, TT


GND — Синий разъем pin 24
K — Синий разъем pin 25
W — Зеленый разъем pin 5
IGN +12V — Синий разъем pin 1

Для использования в автомобилях с иммобилайзером, интегрированным в щиток приборов, рекомендуется применение устройства в компактном исполнении. Для установки выполните следующие действия:
1) Отсоедините от щитка приборов вывод "W" (5 pin в зеленом щтекере) и подсоедините его к выводу "K" (25 pin в синем щтекере) щитка приборов.
2) Подключите вывод "K-Lite" устройства к выводу "K" (25 pin в синем щтекере) щитка приборов
3) Подключите вывод питания "+U" к выводу "IGN" (1 pin в синем щтекере) щитка приборов.
4) Подсоедините вывод "GND" устройства к выводу "GND" (24 pin в синем щтекере) щитка приборов.

VW Golf III, Passat B4


VW Sharan 98, Lupo 98, Polo 98, T4

VW LT 35

Audi 100, A6, A4, A8

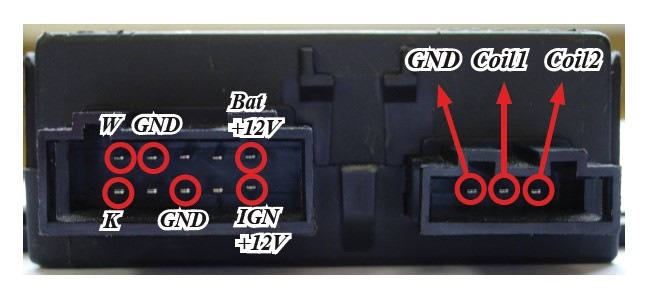

Для автомобилей с внешним блоком иммобилайзера, отсоедините W и K и удалите блок иммобилайзера.

Вы берете всю ответственность на себя! Помните, что отключение иммобилайзера крайне не рекомендуется. В случае применения эмулятора, необходимо позаботиться о дополнительной противоугонной защите вашего автомобиля!

P.S. Сам не проверил как работает устройство, но светодиод горит, значит все ОК!

Источник: https://www.drive2.ru/l/3115992/
